明るい、鮮やか、思わず目を引く
高精細LEDビジョン
※画像は合成·イメージです。
品番:ADS-C9066A1
63インチ相当
思わず目を引く、
迫力ある大画面。
軽量・薄型設計
モジュールのアルミ化、
ハーネスレス化により
従来機に比べ軽量で薄型に。
高メンテナンス性
フロント・リアどちら
からもメンテナンスが可能。
広視野角
従来機よりも視野角が
広がり、視認性が向上。
6.67mmピッチ
ピクセル間が6.67mmの
高精細タイプ。
ファンレス
アルミ材の使用により
ファンレスながら高い
冷却性能を発揮。
保護等級：IP67
フロント・リアともに
高い防塵・防水性能。
迫力の大型ユニットは、連結でさらに大画面に
幅広いニーズに対応する高精細LEDビジョン
明るく美しい、なめらかな映像
従来機比4倍のリフレッシュレート（7,680Hz）が、ちらつきの少ないなめらかで美しい映像を表現します。
自在な連結による大画面構成
縦横複数台連結による拡張※が可能。液晶モニターを連接して大型ビジョンを構成した場合、避けることのできないベゼルによる映像の妨げが無いシームレスな大画面を実現できます。
※Avant6Ⅱにおいては、ユニットのピクセル数と冗長化の条件により、
組み合わせに上限があります。
【横方向最大時】 横6台×縦3台(7,680×2,880mm、1,152×432px)
【縦方向最大時】 横3台×縦5台(3,840×4,800mm、576×720px)
但し、これを超える大きさについても対応が可能ですので、
事前にお問い合わせください。
進化したアルミキャビネット
アルミ素材を使用した押し出し製法とダイキャスト製法により、強靭で軽量の美しいキャビネット。
高い信頼性
表示パネルと電源ボックスとの接続は、ハーネスを使用しないコネクタ接続タイプを採用。
また、電源ボックスを守る雨樋構造を採用し、障害発生率の低減に貢献します。
ハイコストパフォーマンス
製造工程や部品の見直しを図ることにより、大幅なコストダウンを実現。
※電気料金目安単価31円/kw・h 1日12時間、月30日使用（平均的なコンテンツにおける）で試算
設置事例
6台連結（横3台×縦2台）
4台連結（横2台×縦2台）
1台設置（連結なし）
ハイビジョン画角（1,280×720px）に対応。
※Avant6Ⅱにおいては、ユニットのピクセル数と冗長化の条件により組み合わせに上限があります。
【横方向最大時】横6台×縦3台(7,680×2,880mm、1,152×432px)
【縦方向最大時】横3台×縦5台(3,840×4,800mm、576×720px)
但し、これを超える大きさについても対応が可能ですので、事前にお問い合わせください。
スマホやタブレット、PCなどから再生リストを操作できるDS‐Connectを標準搭載。再生リストの編集やスケジュール管理、音量タイマーの設定などが可能です。（Webブラウザを使用）
※音声を出力する場合はSound Blaster®（別売、指定品）が必要です。
■ホ一ム画面
■再生リスト編集画面
USBメモリ中のコンテンツを再生するシンプル操作。
簡単にディスプレイに表示できます。
※USBメモリは常時コントローラに差し込んでおく必要があります。
ウェブカメラの画像をLEDディスプレイへリアルタイムに配信ができます。
※コントローラにウェブカメラ（オプション）を接続する必要があります。
本機単体でLEDディスプレイに接続できます。
特許取得済
ハイビジョン画角（1,280×720px）に対応。
※Avant6Ⅱにおいては、ユニットのピクセル数と冗長化の条件により組み合わせに上限があります。
【横方向最大時】横6台×縦3台(7,680×2,880mm、1,152×432px)
【縦方向最大時】横3台×縦5台(3,840×4,800mm、576×720px)
但し、これを超える大きさについても対応が可能ですので、事前にお問い合わせください。
手元のスマホやタブレット、PCなどからいつ、どこからでもGO！VISIONクラウド経由で操作が可能で、再生リストの作成・編集やタイマー・音量などの変更ができます。
また、『気象情報（気象庁発表・テキスト表示・無料）』や『ニュース（時事通信・テキスト表示・有償）』などを表示できます。
※インターネットに接続している必要があります。
※音声を出力する場合はSound Blaster®（別売、指定品）が必要です。
■再生リスト作成画面
GO!VISIONクラウドを使用することで、複数台の同時運用が可能です。それぞれが離れた場所であっても遠隔でリアルタイムに運用を行えます。
本機単体でLEDディスプレイに接続できます。

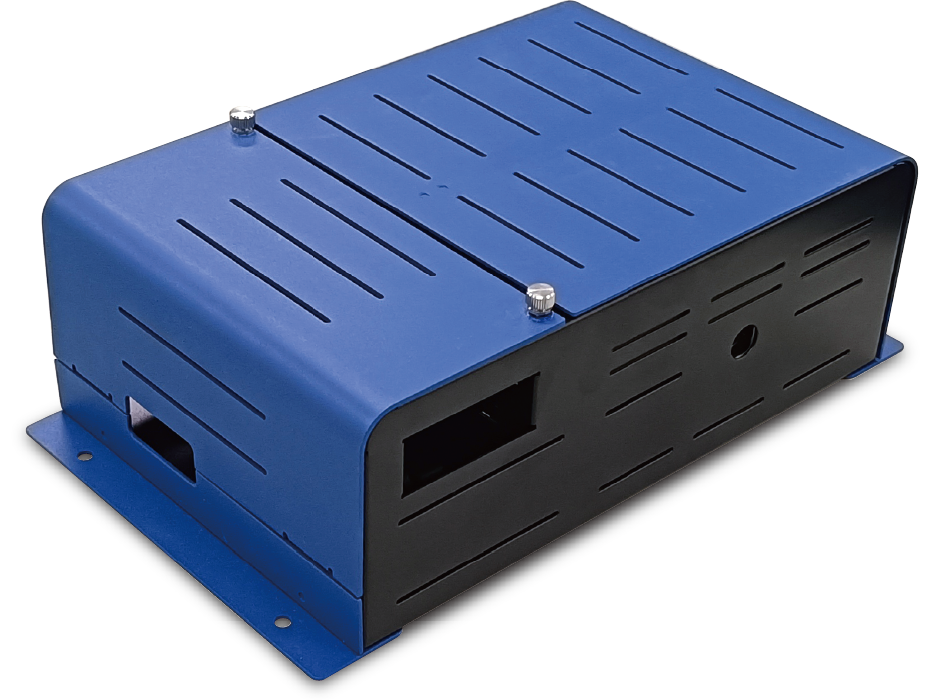

コントローラ本体仕様
| 品番 |  |
 |
|---|---|---|
| 電源電圧 | AC100～240V（50/60Hz） | |
| 消費電力 | 約12W | |
| 環境条件 | 気温：-10～40℃ 相対湿度：10～90％（ただし結露しないこと） |
|
| 外形寸法 | 約229(W)×64(H)×156(D)mm（本体のみ） 約229(W)×64(H)×220(D)mm（DVIケーブル込み） |
|
| 質量 | 約880g（本体のみ） | |
| 入力方式 | USBメモリ DS-Connect |
GO!VISIONクラウド |
| 有線LAN | 1000BASE-T | 1000BASE-T（常時接続） |
| 無線LAN | IEEE802.11b/g/n | － |
| 無線LAN通信距離 | 見通し距離 約5m以内 （障害物や使用距離による） |
－ |
コントローラ外形図（単位:mm）

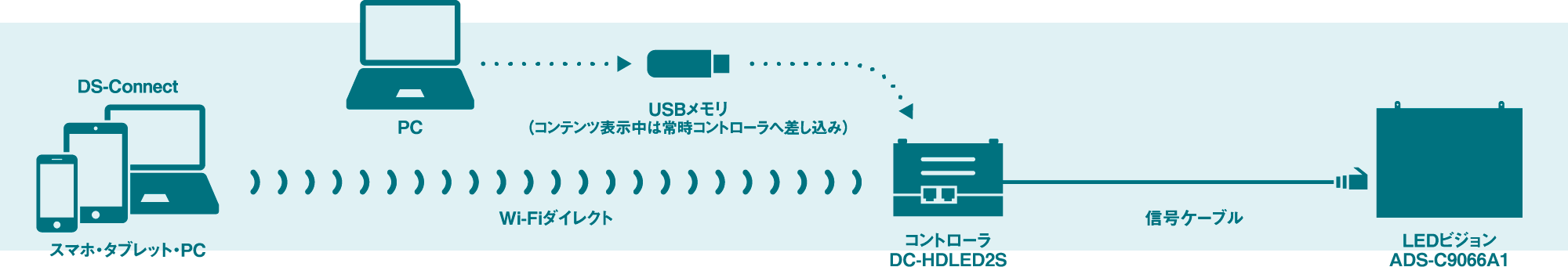

システム構成
メンテナンス方法
フロント
専用のT型六角レンチを使用し、表示パネルを取り外します。
電源ボックスへのアクセスは、表示パネルを全て取り外した後、ボックスを取り外して行います。
リア
フロントと同様、専用のT型六角レンチを使用して表示パネルを取り外し、フレームの隙間より引き出します。
リアメンテナンスを行う場合には、壁面との距離を600mm以上あける必要があります。
仕様
| 品番 | ADS-C9066A1 |
|---|---|
| 外形寸法 | 約1,280（W）×960（H）×95.6（D）mm |
| 解像度 | 192×144pixels |
| 階調 | 14bit出力 |
| ピクセル数 | 27,648pixels |
| ピクセルピッチ | 6.67mm |
| LEDタイプ | 高輝度SMD（チップ型） |
| 視野角 | 160°（水平）/120°（垂直） |
| 輝度 | 6,000cd/m² |
| リフレッシュレート | 7,680Hz |
| 電源入力 | AC100～240V（50/60Hz） |
| 消費電力 | 最大：約750W（約750VA） 平均：約300W（約300VA） |
| 主な材質 | アルミニウム |
| メンテナンス | フロント/リア |
| 保護等級 | IP67相当 |
| 環境条件 | 気温：－20～50℃ 相対湿度：10～90%（ただし結露しないこと） |
| 質量 | 約35kg |
| キャビネット色 | ホワイト |
※本製品にはハンドル（持ち手）の機構がありません。設置や持ち運びをする際には、オプション品のハンドルを装着する必要があります。
外形図（単位：mm）
- ＬＥＤビジョンは、非常に精密度の高い技術で製造されていますが、画面の一部に画素欠けや輝点が存在する場合があります。これは故障ではありませんので、予めご了承ください。
- ＬＥＤビジョンは、ユニットの組み合わせにより構成されているため、接合部においてつなぎ目が生じる場合があります。これは故障ではありませんので、予めご了承ください。
- 本製品にスピーカーは搭載されていません。外部接続スピーカーについては、別途ご相談ください。 4.設置に関しては、別途ご相談ください。
