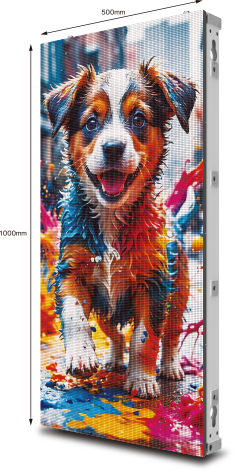

精細にして精彩、拡張自在の
高リフレッシュレートLEDビジョン
連結で拡張自在
※画像は合成·イメージです。
品番:ADS-5A039A1
滑らかな表示
ちらつきが少なく滑らか
な表示が可能な高リフ
レッシュレートモデル
超高精細
ピクセル間が3.9ｍｍの
超高精細タイプ
広視野角
広い視野角による高い
視認性
薄型・軽量設計
アルミ製のフレームや
ハーネスレス設計により
軽量で薄型に
高メンテナンス性
表面・裏面のどちらから
もメンテナンスが可能
屋外仕様
表面・裏面ともに安心
の保護等級：IP67相当
ファンレス
アルミ材を使用すること
でファンレスでありながら
高い冷却性能を発揮
高い描画性能に裏付けられた美しい映像

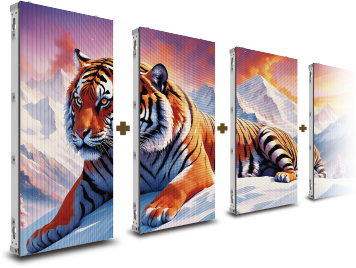

シームレスに連結可能な高い拡張性
本体同士を連結してシームレスな大画面を実現
縦横に複数台を連結することで、表示領域をフレキシブルに拡張できます。液晶モニターを接続して大画面を構成する際、どうしても気になるベゼル（額縁）による映像の途切れを解消し、一枚の映像を見ているかのような、継ぎ目のないシームレスな大画面表示を実現します。
※ユニットのピクセル数と冗長化の条件により、組み合わせに上限があります。
【縦1段の場合】 横10台×縦1台(幅5m×高さ1m、1,280×256px)
【縦2段の場合】 横9台×縦2台(幅4.5m×高さ2m、1,152×512px)
【縦3段の場合】 横5台×縦3台(幅2.5m×高さ3m、640×768px)
これを超える大きさについても対応が可能ですので、事前にお問い合わせください。
明るく美しい、
なめらかな映像
高いリフレッシュレート（3,840Hz）が、ちらつきの少ないなめらかで美しい映像を表現します。
進化した
アルミキャビネット
アルミ素材を使用した押し出し製法とダイキャスト製法により、強靭で軽量な美しいキャビネットを実現しました。

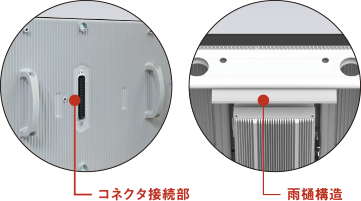

信頼性の高い
本体構造
表示パネルと電源ボックスとの接続は、ハーネスを使用しないコネクタ接続タイプを採用。また、電源ボックスを守る雨樋構造を採用し、障害発生率の低減に貢献します。
ハイコスト
パフォーマンス
製造工程や部品の見直しを図ることで、大幅なコストダウンを実現しました。
※電気料金目安単価31円/kw・h 1日12時間、月30日使用（平均的なコンテンツにおける）で試算

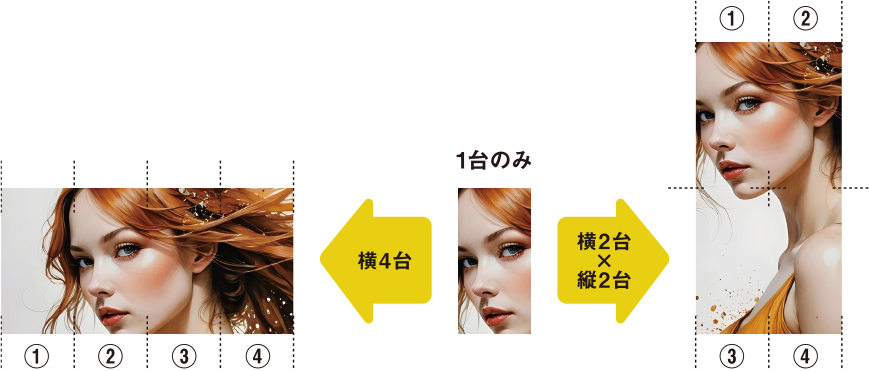

設置例※画像は合成·イメージです。
4台連結（横2台×縦2台）
2台連結（横2台）
1台設置（連結なし）
ハイビジョン画角（1,280×720px）に対応。
※Avant4IMAGEにおいては、ユニットのピクセル数と冗長化の条件により組み合わせに上限があります。
【縦1段の場合】横10台×縦1台(幅5m×高さ1m、1,280×256px)
【縦2段の場合】横9台×縦2台(幅4.5m×高さ2m、1,152×512px)
【縦3段の場合】横5台×縦3台(幅2.5m×高さ3m、640×768px)
これを超える大きさについても対応が可能ですので、事前にお問い合わせください。
スマホやタブレット、PCなどから再生リストを操作できるDS‐Connectを標準搭載。再生リストの編集やスケジュール管理、音量タイマーの設定などが可能です。（Webブラウザを使用）
※音声を出力する場合はSound Blaster®（別売、指定品）が必要です。
■ホ一ム画面
■再生リスト編集画面
USBメモリ中のコンテンツを再生するシンプル操作。
簡単にディスプレイに表示できます。
※USBメモリは常時コントローラに差し込んでおく必要があります。
ウェブカメラの画像をLEDディスプレイへリアルタイムに配信ができます。
※コントローラにウェブカメラ（オプション）を接続する必要があります。
本機単体でLEDディスプレイに接続できます。
特許取得済
ハイビジョン画角（1,280×720px）に対応。
※Avant4IMAGEにおいては、ユニットのピクセル数と冗長化の条件により組み合わせに上限があります。
【縦1段の場合】横10台×縦1台(幅5m×高さ1m、1,280×256px)
【縦2段の場合】横9台×縦2台(幅4.5m×高さ2m、1,152×512px)
【縦3段の場合】横5台×縦3台(幅2.5m×高さ3m、640×768px)
これを超える大きさについても対応が可能ですので、事前にお問い合わせください。
手元のスマホやタブレット、PCなどからいつ、どこからでもGO！VISIONクラウド経由で操作が可能で、再生リストの作成・編集やタイマー・音量などの変更ができます。
また、『気象情報（気象庁発表・テキスト表示・無料）』や『ニュース（時事通信・テキスト表示・有償）』などを表示できます。
※インターネットに接続している必要があります。
※音声を出力する場合はSound Blaster®（別売、指定品）が必要です。

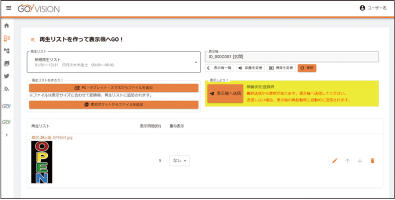

■再生リスト作成画面
GO!VISIONクラウドを使用することで、複数台の同時運用が可能です。それぞれが離れた場所であっても遠隔でリアルタイムに運用を行えます。
本機単体でLEDディスプレイに接続できます。

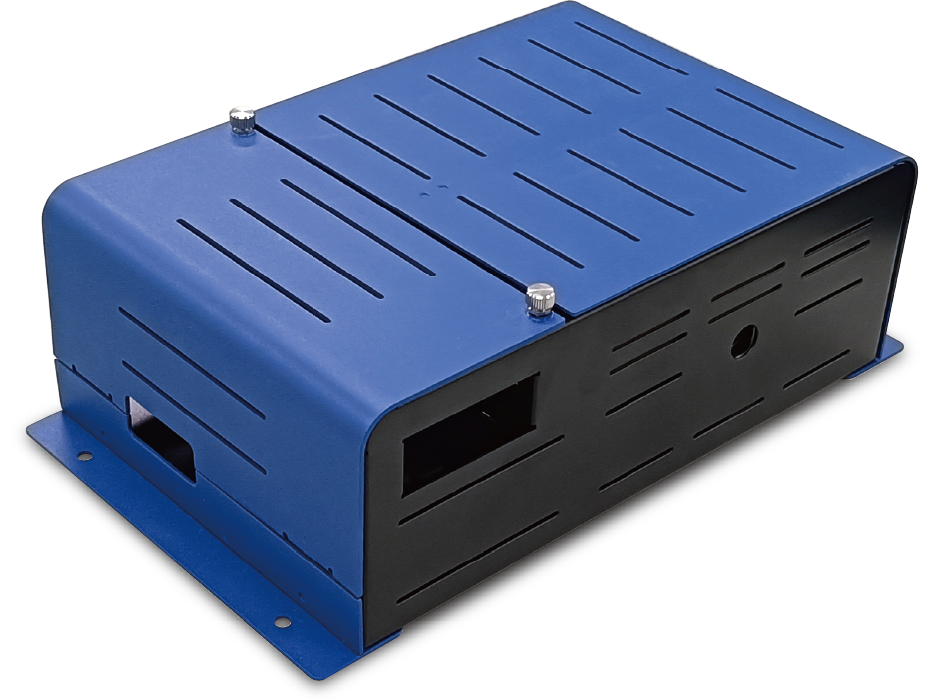

コントローラ本体仕様
| 品番 |  |
 |
|---|---|---|
| 電源電圧 | AC100～240V（50/60Hz） | |
| 消費電力 | 約12W | |
| 環境条件 | 気温：-10～40℃ 相対湿度：10～90％（ただし結露しないこと） |
|
| 外形寸法 | 約229(W)×64(H)×156(D)mm（本体のみ） 約229(W)×64(H)×220(D)mm（DVIケーブル込み） |
|
| 質量 | 約880g（本体のみ） | |
| 入力方式 | USBメモリ DS-Connect |
GO!VISIONクラウド |
| 有線LAN | 1000BASE-T | 1000BASE-T（常時接続） |
| 無線LAN | IEEE802.11b/g/n | － |
| 無線LAN通信距離 | 見通し距離 約5m以内 （障害物や使用距離による） |
－ |

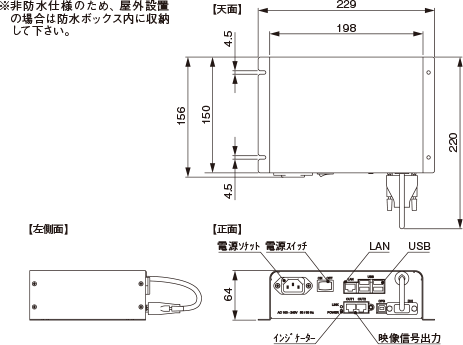

コントローラ外形図（単位:mm）

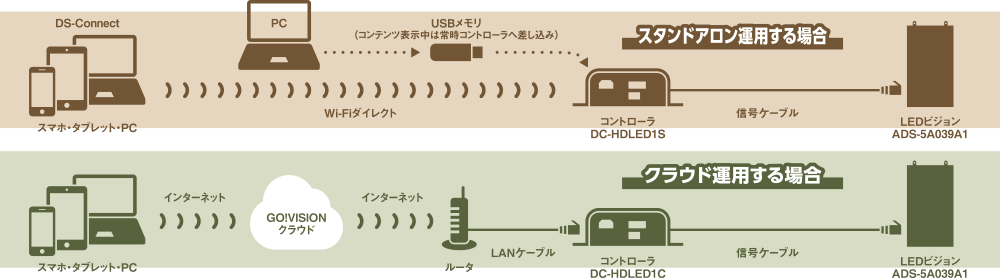

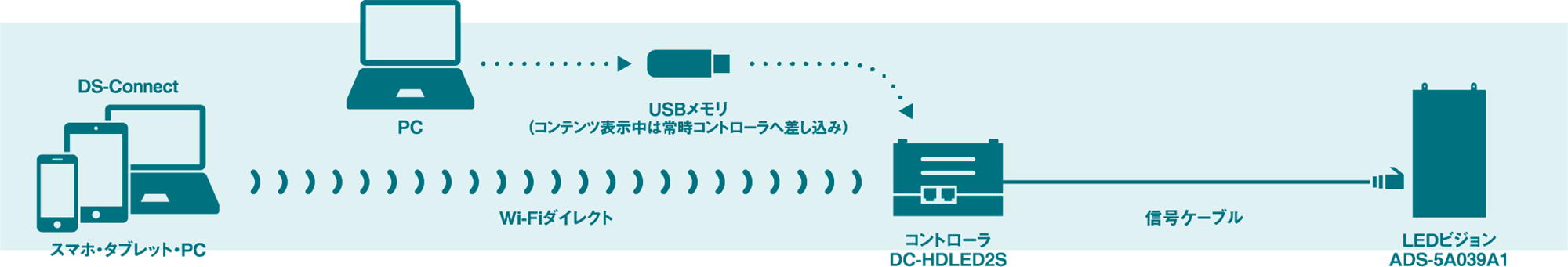

システム構成
メンテナンス方法
フロントメンテ
専用の吸引機を使用し、表示パネルを取り外します。
電源ボックスへのアクセスは、表示パネルを全て取り外した後、電源ボックスを取り外して行います。
リアメンテ
マグネットで吸着している表示パネルを押し出して取り外し、フレームの隙間から引き出します。
本体背面に600ｍｍ以上のメンテナンススペースを確保してください。
仕様
| 品番 | ADS-5A039A1 |
|---|---|
| 外形寸法 | 約500（W）×1,000（H）×96.5（D）mm |
| 解像度 | 128×256pixels |
| 階調 | 14bit出力 |
| ピクセル数 | 32,768pixels |
| ピクセルピッチ | 3.9mm |
| LEDタイプ | 高輝度SMD（チップ型） |
| 視野角 | 160°（水平）/120°（垂直） |
| 輝度 | 4,000cd/m² |
| リフレッシュレート | 3,840Hz |
| 電源入力 | AC100～240V（50/60Hz） |
| 消費電力 | 最大：約290W（約290VA） 平均：約116W（約116VA） |
| 主な材質 | アルミニウム |
| メンテナンス | フロント/リア |
| 保護等級 | IP67相当 |
| 環境条件 | 気温：－20～50℃ 相対湿度：10～90%（ただし結露しないこと） |
| 質量 | 約17.5kg |
| キャビネット色 | ホワイト |
※本製品にはハンドル（持ち手）の機構がありません。設置や持ち運びをする際には、オプション品のハンドルを装着する必要があります。
外形図（単位：mm）
- ＬＥＤビジョンは、非常に精密度の高い技術で製造されていますが、画面の一部に画素欠けや輝点が存在する場合があります。これは故障ではありませんので、予めご了承ください。
- ＬＥＤビジョンは、ユニットの組み合わせにより構成されているため、接合部においてつなぎ目が生じる場合があります。これは故障ではありませんので、予めご了承ください。
- 本製品にスピーカーは搭載されていません。外部接続スピーカーについては、別途ご相談ください。 4.設置に関しては、別途ご相談ください。
